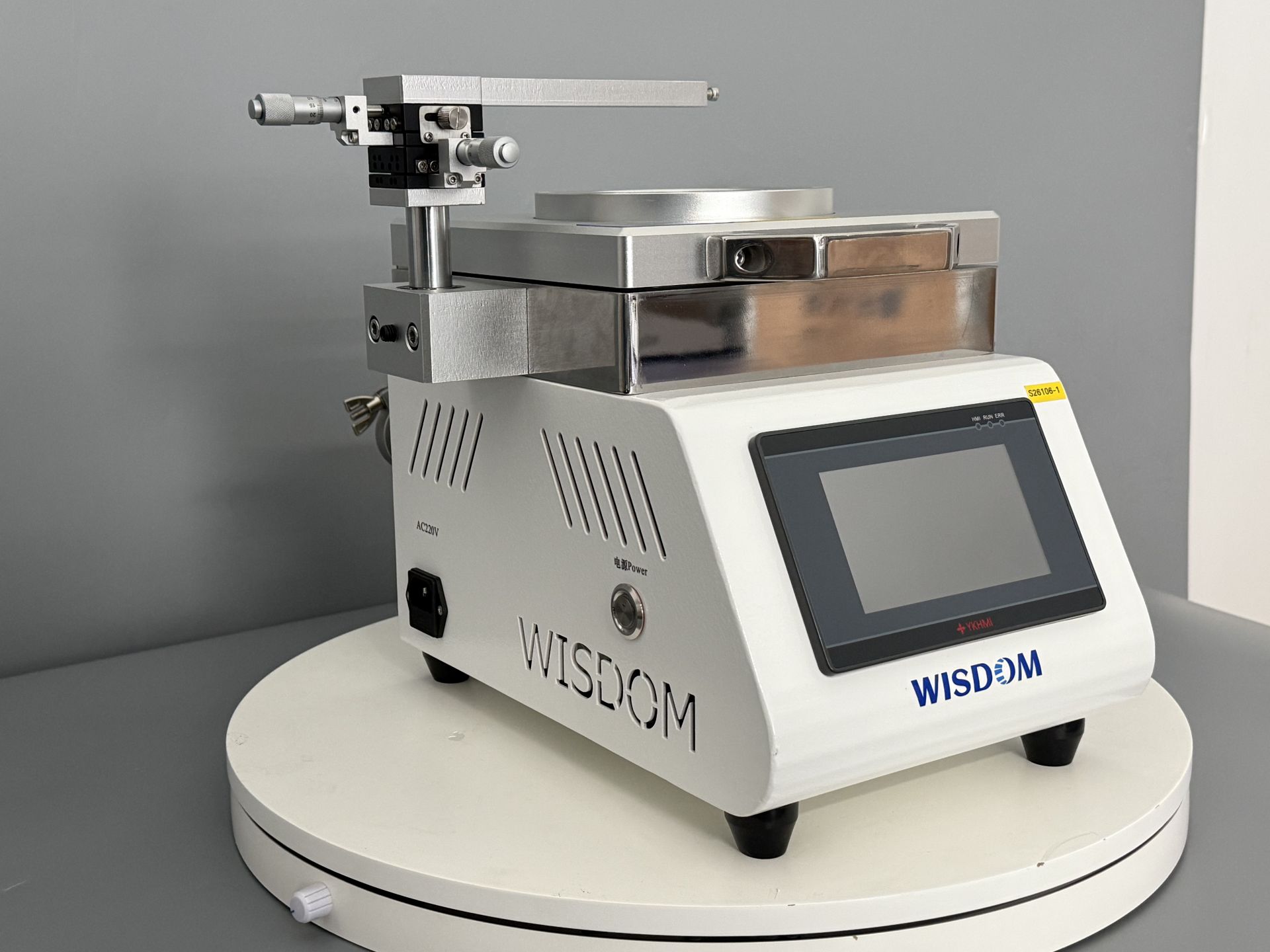

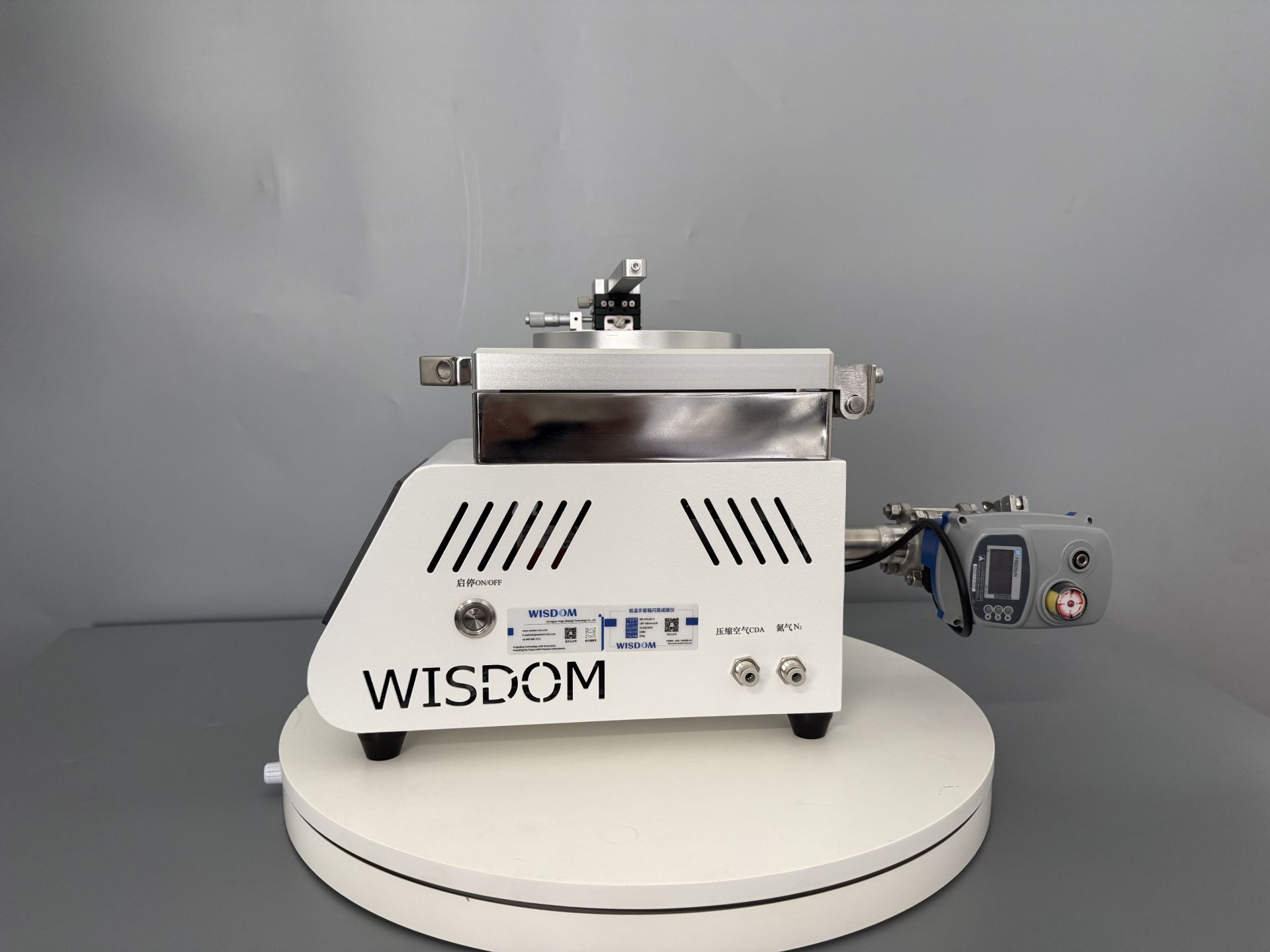

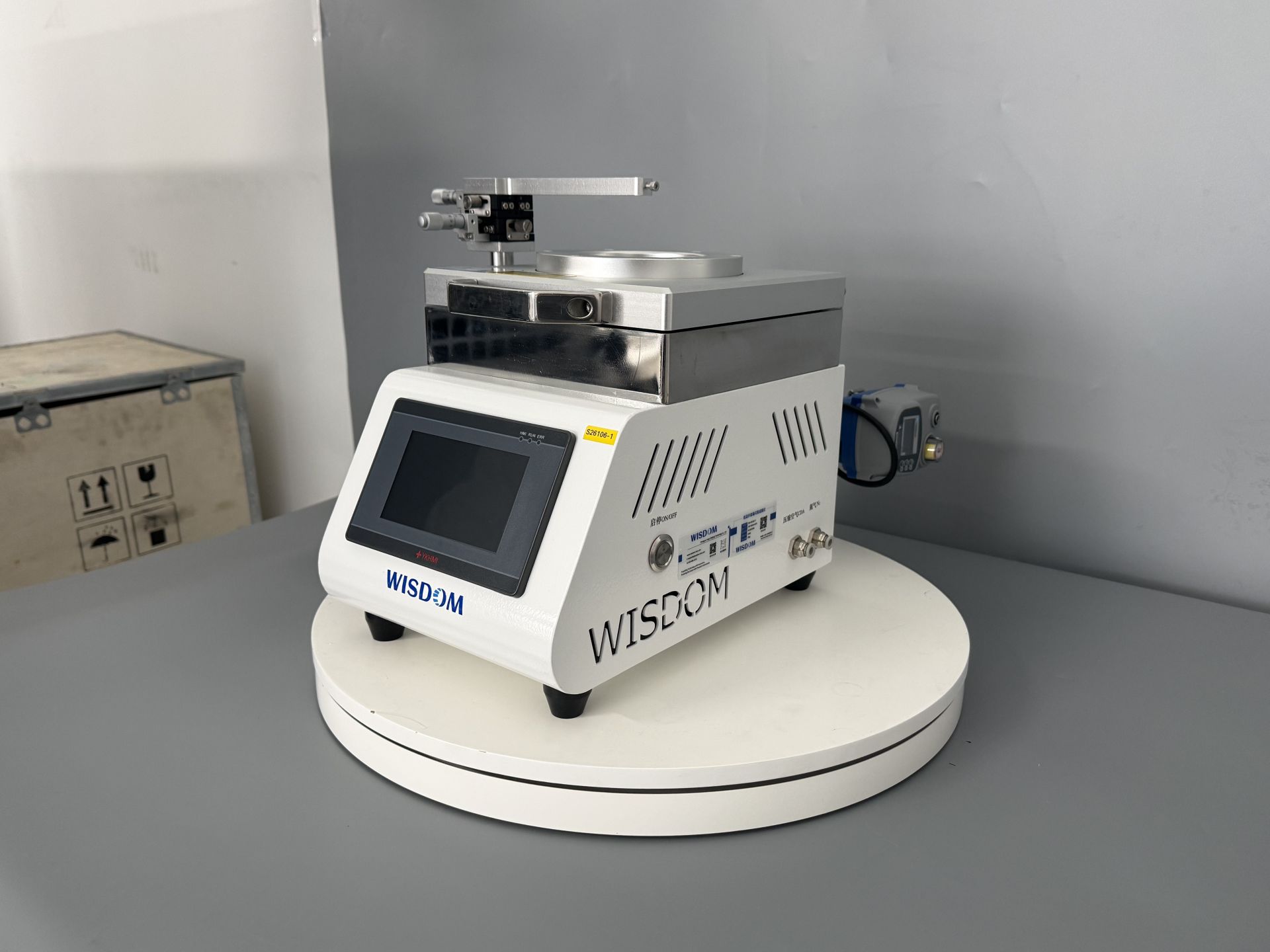

原位荧光‑吸收闪蒸成膜系统WD-VFE10C-IFA
简 述：
原位荧光‑吸收闪蒸成膜系统，打破传统黑箱式镀膜局限，实现薄膜制备全过程原位表征。设备可同步采集吸收与 PL 荧光信号，实时追踪带隙变化、结晶与缺陷演化；真空成膜期间不间断高速采集光谱，通过时序同步软件关联工艺与物相数据。光学套件模块化选配，预留光学视窗，捕获瞬态中间过程，助力光电薄膜机理研究与工艺优化。
产品型号：
- WD-VFE10C-IFA
新闻
更多仪器名称:原位PL吸收测试系统
仪器型号:WD-VFE10C-IFA
威德原位光学套件（选配集成）
1. 光谱仪
2. 荧光光谱检测套件
3. 吸收光谱检测套件
4. 卤素灯光源
5. 定制立式开放光学支架
系统运行方式: 采用立式十字滑台，横梁支持上下调节，荧光探头支持横 向位置调节和上下位置手动微调，支持斜入射和正入射调 节(双档位)
仪器型号:WD-VFE10C-IFA
威德原位光学套件（选配集成）
1. 光谱仪
2. 荧光光谱检测套件
3. 吸收光谱检测套件
4. 卤素灯光源
5. 定制立式开放光学支架
系统运行方式: 采用立式十字滑台，横梁支持上下调节，荧光探头支持横 向位置调节和上下位置手动微调，支持斜入射和正入射调 节(双档位)
系统参数
1. Sino 高速工业光谱仪，数量1，兼顾荧光以及吸收检测，最大采样频率不小于10Hz，即~100ms 一张光谱。探测范围覆盖325-1100nm,光谱分辨率优于10nm,
2. 荧光光谱检测套件，405nm激发，激发功率0-Max可调，工作距离(即探头至样品表面距离)不低于 10cm,样品表面光斑尺寸不大于0.3cm*0.3cm，内置滤光片组，包括带通、二向色及长波通滤光片, 荧光检测波段覆盖455-1000nm，可有效实现对激发光的过滤。
3.吸收光谱检测套件，通过光纤接入卤素光源，工作距离(即探头至样品表面距离)不低于 10cm，样 品表面光斑尺寸不大于0.3cm*0.3cm.
4. 卤素光源光谱波段覆盖 380~1700nm,SMA905 光纤接口。
5.定制立式开放式光学支架。
6.含对应软件，软件支持测试时长30分钟的数据逐张存储，单独 导入分析。不含电脑。
7.针对闪蒸吸收，额外增加2根光纤，含2个准直镜。
1. Sino 高速工业光谱仪，数量1，兼顾荧光以及吸收检测，最大采样频率不小于10Hz，即~100ms 一张光谱。探测范围覆盖325-1100nm,光谱分辨率优于10nm,
2. 荧光光谱检测套件，405nm激发，激发功率0-Max可调，工作距离(即探头至样品表面距离)不低于 10cm,样品表面光斑尺寸不大于0.3cm*0.3cm，内置滤光片组，包括带通、二向色及长波通滤光片, 荧光检测波段覆盖455-1000nm，可有效实现对激发光的过滤。
3.吸收光谱检测套件，通过光纤接入卤素光源，工作距离(即探头至样品表面距离)不低于 10cm，样 品表面光斑尺寸不大于0.3cm*0.3cm.
4. 卤素光源光谱波段覆盖 380~1700nm,SMA905 光纤接口。
5.定制立式开放式光学支架。
6.含对应软件，软件支持测试时长30分钟的数据逐张存储，单独 导入分析。不含电脑。
7.针对闪蒸吸收，额外增加2根光纤，含2个准直镜。
仪器型号:WD-VFE10C-IFA
整机尺寸:可通过过渡仓进出手套箱 约235mm(W)*360(D)*270mm (H)
整机重量:约20Kg
电源输入:AC220V;功率150W 真空检测:皮拉尼真空计
温度控制:-15°C至90°C
基片尺寸:100*100mm以内基片; 最大可放置厚度15mm样品
抽气速度:10s可到10Pa以下 极限真空:0.1Pa
样品台大小:130x130mm
抽气接口:设备后部KF25接口
进气接口:氮气或空气自动破空，6mm快插接口
操作系统:5寸彩色
触摸屏:快抽或恒压模式可选
整机尺寸:可通过过渡仓进出手套箱 约235mm(W)*360(D)*270mm (H)
整机重量:约20Kg
电源输入:AC220V;功率150W 真空检测:皮拉尼真空计
温度控制:-15°C至90°C
基片尺寸:100*100mm以内基片; 最大可放置厚度15mm样品
抽气速度:10s可到10Pa以下 极限真空:0.1Pa
样品台大小:130x130mm
抽气接口:设备后部KF25接口
进气接口:氮气或空气自动破空，6mm快插接口
操作系统:5寸彩色
触摸屏:快抽或恒压模式可选
1. 荧光检测接口
顶部配备XY轴高精度手动位移台，用于搭载PL荧光光纤 （兼容10mm或以下尺寸）,满足原位荧光信号采集需求。
2. 吸收检测接口
样品台设有透明穿孔，标准配置适配8mm光纤接入，用 于透射式吸收光谱采集；其他尺寸光纤接口可依据需求定制。
顶部配备XY轴高精度手动位移台，用于搭载PL荧光光纤 （兼容10mm或以下尺寸）,满足原位荧光信号采集需求。
2. 吸收检测接口
样品台设有透明穿孔，标准配置适配8mm光纤接入，用 于透射式吸收光谱采集；其他尺寸光纤接口可依据需求定制。
低温恒温循环器
温度波动度:+0.1C;
槽容积:6L
电源:AC220V;
功率:1.4kW
尺寸:305mm(L)*465mm(W)*510mm(H)
真空泵: 鲍斯真空DRV40,抽气速率40m3/h
电源:AC380V;功率1.5kW
真空泵尺寸:约687mm(D)*200mm(W)*312mm(H)真空
泵重量:约50Kg
排气装置:提供尾排支架及软管
温度波动度:+0.1C;
槽容积:6L
电源:AC220V;
功率:1.4kW
尺寸:305mm(L)*465mm(W)*510mm(H)
真空泵: 鲍斯真空DRV40,抽气速率40m3/h
电源:AC380V;功率1.5kW
真空泵尺寸:约687mm(D)*200mm(W)*312mm(H)真空
泵重量:约50Kg
排气装置:提供尾排支架及软管
