多通道MPPT并行测试系统
- 多通道MPPT
系统组成
多通道MPPT 并行测试系统由MPPT 测试模块组、LED 光源、测试盒，电脑及测试软件组成，通过围绕算法不断修正最大功率点，可实现对太阳能电池最大功率点的实时追踪，同时也可以作IV 测试，完成电池在老化过程中对Vmpp，Impp，PCE，Voc，Isc，FF，Rs 及Rsh 等参数的采集。采集到的数据实时保存，突然断电也不会消失。测试系统具有强大的数据汇总和处理能力，可以对数据进行归一处理，汇总查看。同时还老化进度提醒功能。
多通道MPPT 并行测试系统可选配光电探测模块，温湿度检测模块、水冷模块，加热模块等用于监测或者控制老化过程中的光强和温湿度。
MPPT测试模块
|
源表 |
WD-MPPT-FQ |
WD-ELS4 |
|

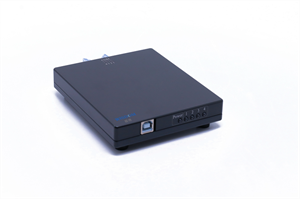

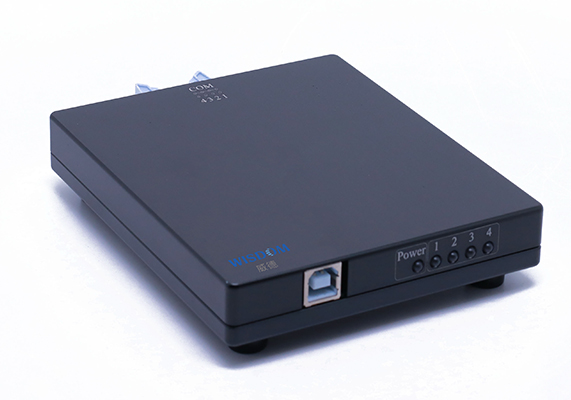

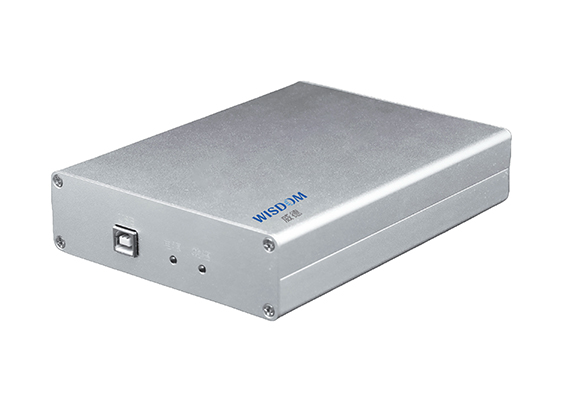

产品图 |
|
|
|
模块结构 |
元测量单元（SMU） |
电子负载 |
|
产品特点 |
体积小，四象限测量，支持测量正式器件和反式器件，可以测完整IV曲线，Voc，Isc，FF等数据更准确 |
通道密度高，价格实惠，内置正负极反 转继电器，支持测量正式器件和反式器 件，尤其适合大通量测试 |
|
工作象限 |
一、二、三、四象限 |
第一象限 |
|
电压范围 |
±2.4V |
±2.4V |
|
电流范围 |
±10mA |
档位一：0-4.8mA,档位二：0-48mA |
|
电压分辨率 |
0.1mV |
0.1mV |
|
电流分辨率 |
1uA |
档位一：1uA,档位二:10uA |
|
支持器件 |
正式器件，反式器件 |
正式器件，反式器件 |
|
微扰算法 |
支持 |
支持 |
|
IV扫描 |
支持 |
支持 |

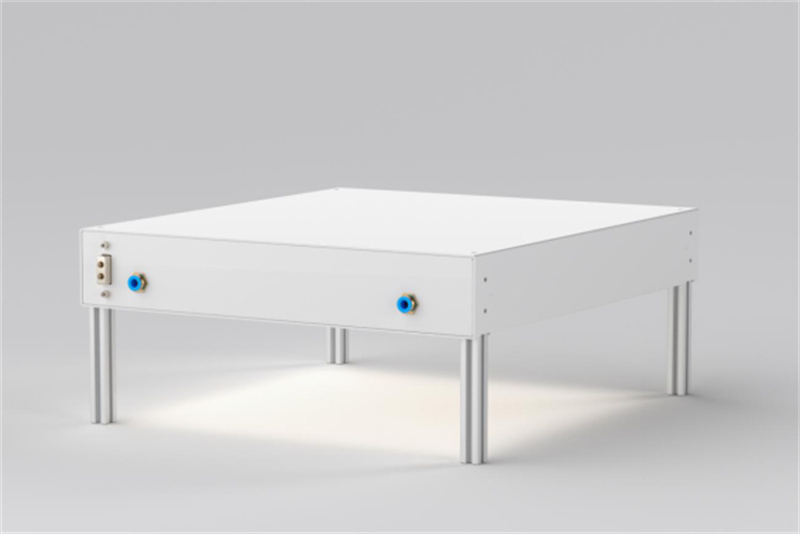

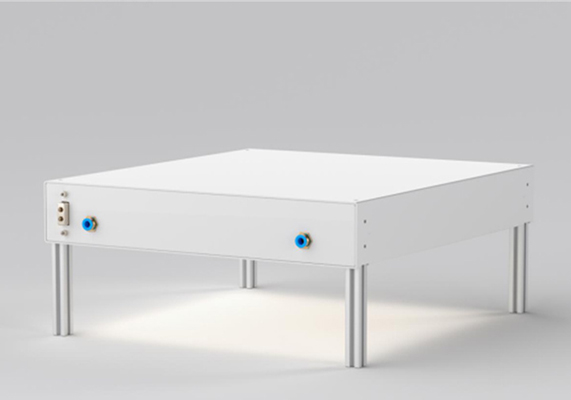

光源

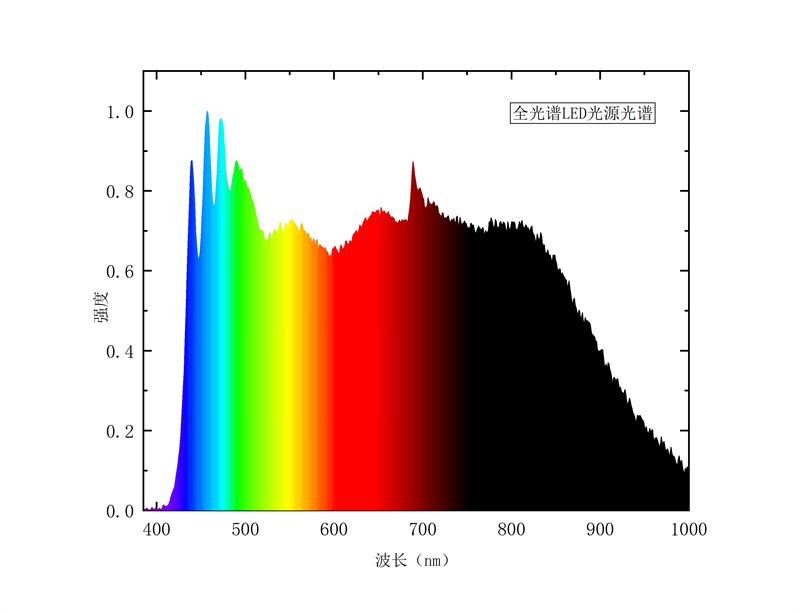

全光谱LED光源，光谱范围覆盖400nm-1000nm，比普通白光LED更接近真实自然光，用全光谱光源所测的数据更加真实可靠。同时满足钙钛矿太阳能电池，有机太阳能电池，及叠层太阳电池的测量。
光强波动：小于3%/1000h
工作距离：出光口40-50mm
冷却方式：水冷
均匀性：优于95%
稳定性：优于97%
寿命：大于10000h
光斑：100*100mm,100*300mm
300*300mm，可定制尺寸

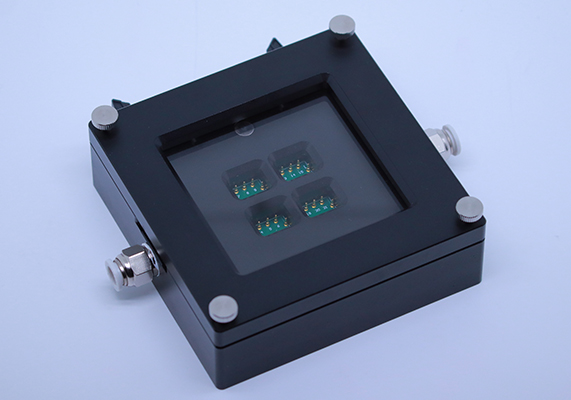

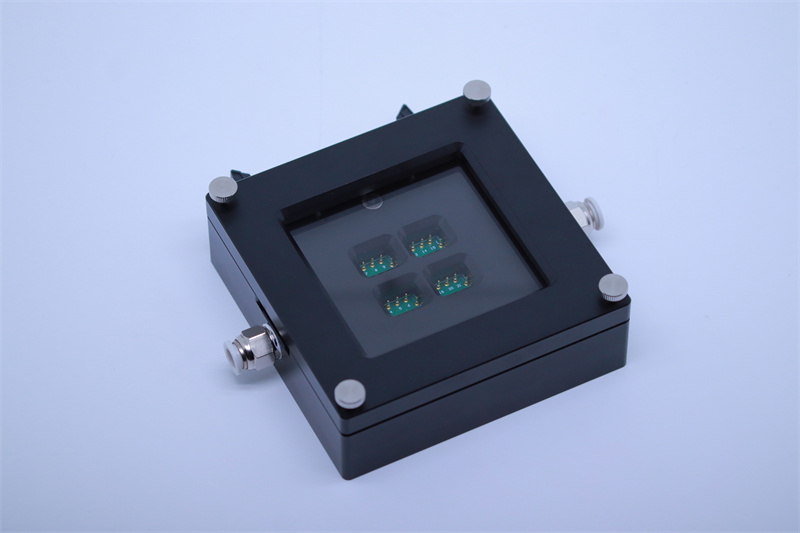

测试盒
常规配置：单个片子4个或者6个器件，每个测试盒可放4-9个片子，具体根据片子大小及器件数量而定，泄漏率低于5kPa/h。支持定制。
电脑
推荐win10以上版本，i5以上CPU,内存大于8GB，硬盘大于256GB
软件
|
软件名称 |
MPP Tracking Studio |
|
单通道操 |
支持 |
|
批量通道操作 |
支持 |
|
IV扫描 |
支持 |
|
老化算法 |
MPPT微扰算法 |
|
数据存储 |
实时存储 |
|
老化数据种类 |
Vmpp，Impp，Jmpp，Pmax，PCE |
|
IV扫描数据种类 |
Voc，Jsc，PCE，FF，Vmpp，Impp，Jmpp，Pmax，PCE |
|
老化环境监测 |
WD-MPPT-FQ不支持，WD-ELS4支持光强，温湿度检测 |
|
数据归一 |
支持 |
|
老化进度提醒 |
支持 |
|
综合查看 |
支持 |
选配配件
|
项目 |
控压模块 |

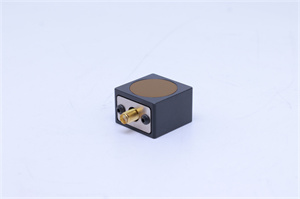

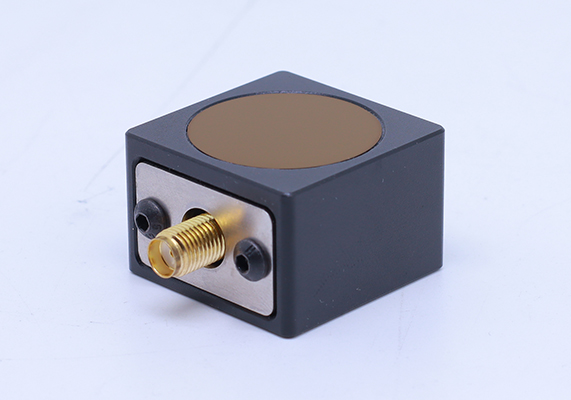

光电探测器 |
|

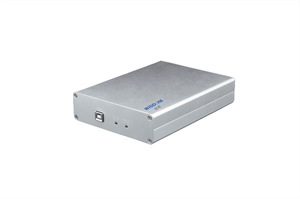

产品图 |
|
|
|
功能 |

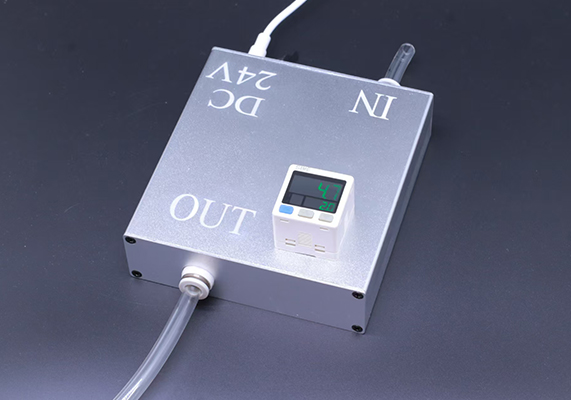

控制测试夹具内氮气气压，保证夹具正压，防止空气中的水氧进入夹具，导致器件被破坏，引起非器件自身因素的性能衰减。设模块上气压表压力值，当夹具中气压值低于设定值模块内的电磁阀自动打开， 补充气体，以保证夹具内部正压。要注意检查气源，保证气源压力充足，参考压力2kPa-10kPa，常规补气频率应小于30min/次，氮气节约率超过30%。如果补气频率过高说明夹具漏气严重，需要检查夹具气密性。 |
用于检测老化过程中光源光光强是否稳定，为了降低探测器自身性能衰减引起的误差，在探测器上增加1%透过的衰减片，极大的降低探测器的受光量，从而大大地提高探测器的稳定性及准确性。同时，外壳为铝合金材质，可以放置于水冷板上控制温度，进一步增强稳定性，搭配我们的光强温湿度采集卡，可以准确采集老化过过程中的光强变化，温度变化，以及湿度的变化。 |
