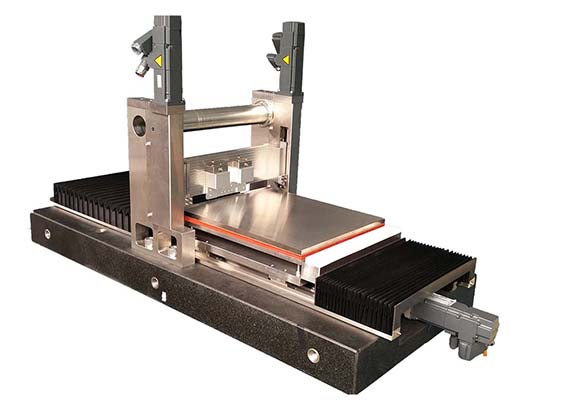

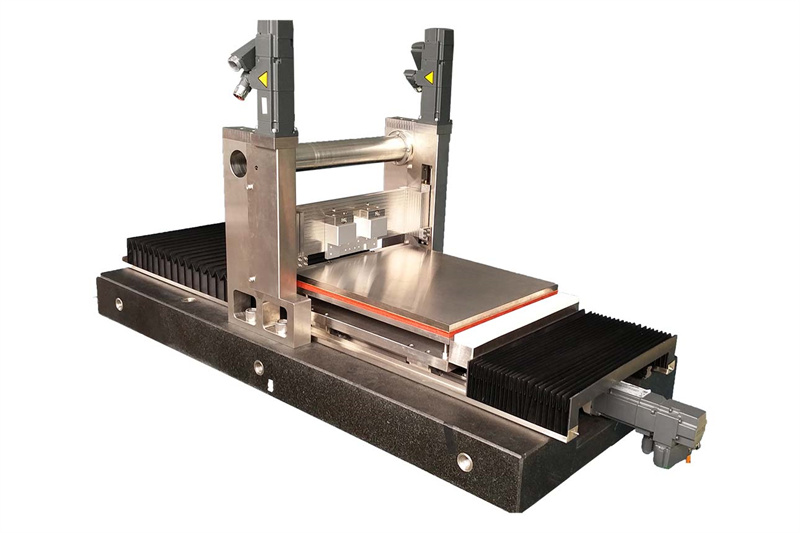

WD-SDCT100 小型高精度狭缝涂布机
简 述：
WD-SDCT100 小型高精度狭缝涂布机是一款高精度垂直型狭缝涂布设备，具有制备速度快、成膜好均一性好等特点，特别适合用于制备大面积钙钛矿电池、燃料电池、OLED等器件制备。
产品型号：
- WD-SDCT100
WD-SDCT100 小型高精度狭缝涂布机是一款高精度垂直型狭缝涂布设备，具有制备速度快、成膜好均一性好等特点，特别适合用于制备大面积钙钛矿电池、燃料电池、OLED等器件制备。
产品主要特点：
|
涂头加工精度 |
模唇流道表面抛光至Ra 20nm，涂头直线度不大于2um |
|
涂布尺寸 |
最大宽度100mm，可放两片10*10cm 基片 |
|
涂布速度 |
0.01-30m/min，可自由选择涂布速度 |
|
供液精度 |
高精度0.1ul/s |
|
固含与粘度 |
1-50%、1-100CPS |
|
薄膜厚度 |
湿膜厚度5-100um，干膜厚度100-3000nm |
|
控制系统 |
PLC 触屏自动控制 |
|
尺寸 |
约850*400*550mm |
设备构成：
|
名称 |
单位 |
数量 |
规格 |
备注 |
|
|
狭缝涂头 |
只 |
1 |
涂头宽度：150mm 最大涂布宽度：100mm 涂头直线度不大于2um，模唇流道表面抛光至Ra 20nm |
|
|
|
涂布控制系统 |
定位系统 |
套 |
1 |
垂直伺服控制：定位精度±10um 水平运动速度：0.01-30m/min，可自由选择涂布速度 |
|
|
高精度运动平台 |
套
|
/
|
A.大理石台尺寸：约200*300mm，真空吸附，表面粗糙度±10um |
可放两片 10*10cm 基 片 |
|
|
B.程序控温加热平台尺寸： 约200*300mm，真空吸附，表面粗糙度±25um 最高温度150℃，推荐最高使用120℃ |
|||||
|
PLC控制 |
套 |
1 |
PLC 触摸屏、自动控制、彩色显示 |
|
|
|
供液系统 |
套 |
1 |
高精度供液泵0.1ul/s |
|
|
|
设计安装调试及附属配件 |
套 |
1 |
定制 |
|
|
